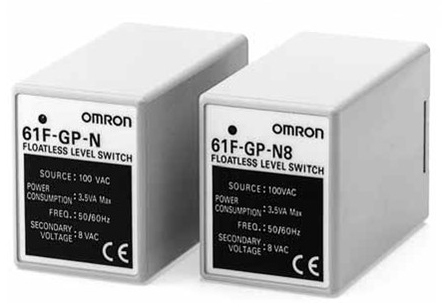

欧姆龙液位开关61F-GP-N8系列
适合小型控制盘的节省空间设计，维护简单
欧姆龙继电器61F-GP-N8系列电极式液位开关（紧凑式插入型）
•适合小型控制盘的节省空间设计，维护简单
• 高49.4mm×宽38mm×厚84mm的紧凑式设计。
• 带LED动作显示，工作状态一目了然。
• 11脚型通过输出来确保独立2C接点。
• 符合CE(N、N8型)、UL/CSA(N8型)标准认可
欧姆龙继电器61F-GP-N8系列电极式液位开关产品参数：
| 类型 | 11针型 | |||||
| 项目 |
一般用 61F-GP-N |
高温用 61F-GP-NT |
远距离用 61F-GP-NL 2KM （2km用） 61F-GP-NL 4K （4km用） |
高灵敏度用 61F-GP-NH |
低灵敏度用 61F-GP-ND |
2线式 61F-GP-NR |
| 控制对象、使用对象 | 一般的净水、污水 |
一般的净水、污水使 用环境温度高的地方 |
一般的净水、污水水泵 室和水槽间、供水槽和 给水槽之间距离较远的 情况，需要进行远程操 作的情况等 |
蒸馏水等固有阻性高 的液体 |
盐水、污水、酸性药 液、碱性药液等固有 阻性低的液体 |
配合一般的净水、污 水2 线式专用电极保 持器（内置6.8kΩ阻性 器） |
| 额定电压 | AC100或200V 50/60Hz（共用） | |||||
| 允许电压变化范围 | 额定电压的85%～110% | |||||
| 电极间电压 | AC8V | |||||
| 电极间电流 | AC约1mA以下 | AC约0.12mA以下 | AC约1mA以下 | |||
| 功率消耗 | 3.5VA以下 | |||||
|
电极间动作电阻 （建议值） |
0～约4kΩ | 0～约4kΩ |
0～1.3kΩ(2km用) 0～0.5kΩ(4km用) |
约10k～约40kΩ＊3 | 0～约1.3kΩ | 0～约2kΩ |
|
电极间复位电阻 （建议值） |
约15k～∞Ω | 约15k～∞Ω |
4k～∞Ω(2km用) 2.5k～∞Ω(4km用) |
约100k～∞Ω | 约4k～∞Ω | 约15k～∞Ω |
| 响应时间 | 动作时80ms以下，复位时160ms以下 | |||||
| 使用电缆的长度 ＊1 | 1km以下 | 600m以下 | 2km以下、4km以下 | 50m以下 | 1km以下 | 800m以下 |
| 输出 | AC250V 3A（阻性负载）、AC250V（感性负载cosφ=0.4） | |||||
| 使用环境温度 | -10～+55℃ | -10～+70℃ | -10～+55℃ | |||
| 使用环境湿度 | 45～85％5RH | |||||
| 绝缘电阻 ＊2 | 100MΩ以上（DC500V兆欧表） | |||||
| 耐压 ＊2 | AC2,000V 50/60Hz 1min | |||||
| 寿命 | 电气寿命10万次以上，机械寿命500万次以上 | |||||
| 重量 | 约155g | |||||
| 内部连接图 | ||||||
| 类型 | 8针型自保持内置型 | ||||
| 项目 |
一般用 61F-GP-N8 |
远距离用 61F-GP-N8L 2KM （2km用） 61F-GP-N8L 4KM （4km用） |
高灵敏度用 61F-GP-N8H |
低灵敏度用 61F-GP-N8D |
2线式 61F-GP-N8R |
| 控制对象、使用条件 | 一般的净水、污水 |
一般的净水、污水水泵室和 水槽间、供水槽和给水槽之 间距离较远的情况，需要进 行远程操作的情况等 |
蒸馏水等固有电阻高的液 体 |
盐水、污水、酸性药液、碱 性药液等固有电阻低的液体 |
配合一般的净水、污水2 线式专用电极保持器（内 置6.8kΩ电阻器） |
| 额定电压 | AC100或200V50/60Hz（共用） | ||||
| 允许电压变化 | 范围额定电压的85%～110% | ||||
| 电极间电压 | AC8V | AC24V | AC8V | ||
| 电极间电流 | AC约1mA以下 | AC约0.4mA以下 | AC约1mA以下 | ||
| 功率消耗 | 3.5VA以下 | ||||
|
电极间动作电阻 （建议值） |
0～约4kΩ |
0～1.3kΩ（2km用） 0～0.5kΩ（4km用） |
约15k～约70kΩ＊3 | 0～约1.3kΩ | 0～约2kΩ |
|
电极间复位电阻 （建议值） |
约15k～∞Ω |
4k～∞Ω（2km用） 2.5k～∞Ω（4km用） |
约300k～∞Ω | 约4k～∞Ω | 约15k～∞Ω |
| 响应时间 | 动作时80ms以下，复位时160ms以下 | ||||
| 使用电缆的长度 ＊1 | 1km以下 | 2km以下、4km以下 | 50m以下 | 1km以下 | 800m以下 |
| 输出 | AC250V 3A（阻性负载）、AC250V 1A（感性负载cosφ=0.4） | ||||
| 使用环境温度 | -10～+55℃ | ||||
| 使用环境湿度 | 45～85%RH | ||||
| 绝缘电阻 ＊2 | 100MΩ以上（DC500V兆欧表） | ||||
| 耐压 ＊2 | AC2,000V 50/60Hz 1min | ||||
| 寿命 | 电气寿命10万次以上，机械寿命500万次以上 | ||||
| 重量 | 约155g | ||||
| 内部连接图 | |||||
