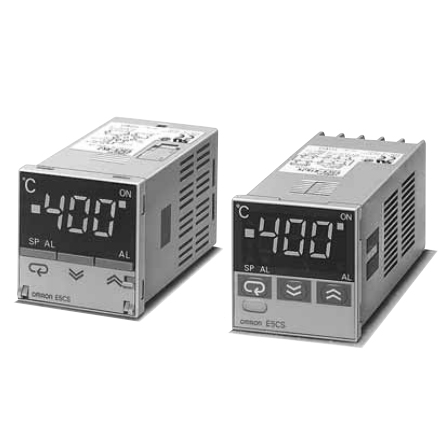

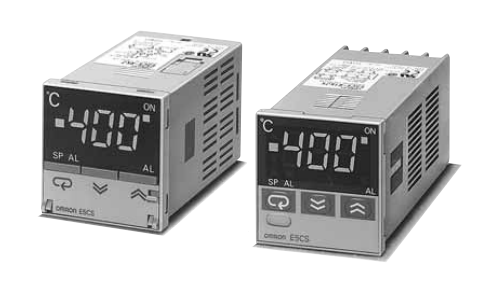

欧姆龙温控器E5CS系列
欧姆龙温控器E5CS系列数显温控器
可用DIP开关轻松进行设置，简单的功能融于这款48×48 mm的温控器中
• 可用DIP开关和旋转开关轻松进行设置。
• 系列中新增带双报警的型号，温度报警应用的理想化产品。
• 亦提供多输入（热电偶/铂电阻）型号。
• 字符高度13.5 mm的高可见度数字显示。
• 符合RoHS。
■欧姆龙温控器E5CS系列额定值：
| 电压 | 100～240VAC,50/60Hz | 24VAC/VDC50/60Hz | |
| 运行电压范围 | 额定电压的85%～110% | ||
| 功率消耗 | 5VA | 3VA/2W | |
| 传感器输入 | 热电偶:K,J,L铂电阻:Pt100,JPt100热敏电阻:E52-THE□□多输入（热电偶/铂电阻）:K,J,L,T,U,N,R,Pt100,JPt100 | ||
| 控制输出 | 继电器输出 | SPDT,250VAC,3A（阻性负载） | |
| 电压输出(用于驱动SSR) | 12VDC,21mA（带有短路保护电路） | ||
| 控制方法 | ON/OFF或2-PID（带自动PID参数设置功能） | ||
| 报警输出 | SPST-NO,250VAC,1A（阻性负载） | ||
| 设置方法 | 通过面板操作进行数字设定 | ||
| 显示方法 | 3.5位、7段数字显示（字符高度：13.5mm）及偏差显示 | ||
| 其它功能 | •禁止更改设置（键保护）•输入偏移•更改温度单位(℃/℉)•正/逆动作•温度范围、传感器切换(K/J/L,Pt100/JPt100)•对于多输入型号，在热电偶和铂电阻之间可自由进行切换•控制周期切换•8模式报警输出•传感器错误检测（不包括热敏电阻型） | ||
| 使用环境温度 | -10～55℃（不结冰、凝露） | ||
| 使用环境湿度 | 25%～85% | ||
| 保存温度 | -25～65℃（不结冰、凝露） | ||
| 设定精度 | 热电偶(见注1):(显示值的±1%或±2℃,取较大值)±1位以下铂电阻(见注2):(显示值的±0.5%或±1℃,取较大值)±1位以下热敏电阻(见注3):(显示值的1%FS)±1位以下 | |
| 显示精度(环境温度为23℃时) | ||
| 温度影响 | R型热电偶输入:(PV的±2%或±10℃,取较大值)±1位以下；其它热电偶输入:(PV的±2%或±4℃,取较大值)±1位以下铂电阻输入:(PV的±1%或±2℃,取较大值)±1位以下；热敏电阻:(PV的±2%FS)±1位以下 | |
| 电压影响 | ||
| 滞后(对于ON/OFF控制) | 0.2%FS(多输入(热电偶/铂电阻)型为0.1%FS) | |
| 比例带(P) | 1～999℃(以自动调节/自我调节来进行自动的调节) | |
| 积分时间(I) | 1～1,999s(以自动调节/自我调节来进行自动的调节) | |
| 微分时间(D) | 1～1,999s(以自动调节/自我调节来进行自动的调节) | |
| 报警输出范围 | 绝对值报警:同控制范围；其它:0%～100%FS；报警滞后:0.2℃～℉(固定) | |
| 控制时间 | 2/20s | |
| 采样时间 | 500ms | |
| 绝缘电阻 | 20MΩ以上(500VDC下) | |
| 绝缘强度 | 不同极性的带电端子之间1min为2,000VAC,50/60Hz | |
| 耐振动 | 误动作 | 10～55Hz,X、Y和Z方向上各10min为20m/s2 |
| 耐久 | 10～55Hz,0.75mm单振幅X、Y和Z方向上各2hr | |
| 耐冲击 | 误动作 | 100m/s2以上,6个方向上各3次 |
| 耐久 | 100m/s2以上,6个方向上各3次 | |
| 寿命 | 电气 | 100,000次操作以上(继电器输出型) |
| 重量 | 约110g(仅温控器本体) | |
| 保护等级 | 前面板:等同于IP50,封装目录2(IEC60529),后盖:IP20;端子:IP00 | |
| 存储器保护 | EEPROM(非易失存储器)(写次数:1,000,000) | |
| EMC |
EMI辐射:EN550111组A级EMI传导:EN550111组A级 辐射电磁场抗性:EN61000-4-2:4kV接触放电(2级)，8kV空气放电(3级) RF抗干扰性:EN61000-4-3:10V/m(80～1000MHz,1.4～2.0GHz振幅模块化)(3级)10V/m(900MHz脉冲模块化) 传导干扰抗性:EN61000-4-6:3V(0.15～80MHz)(2级) 噪声抗性（第一瞬时爆发噪声）:EN61000-4-4爆发抗性:2kV电源线(3级),1kVI/O信号线(3级) 浪涌抗性:EN61000-4-5:电源线:正常模式1kV;常规模式2kV输出线(继电器输出):正常模式1kV;常规模式2kV 电压Dip/中断抗性:EN61000-4-110.5个周期,100%(额定电压) |
|
| 通过标准 | UL 61010C-1 (listing) CSA C22.2 No.1010-1 | |
| 符合标准 | EN 61326,EN 61010-1, IEC 61010-1；已安装了端子盖时符合VDE 0106 Part 100 （指触保护） | |
| ? | ? | |
| ? | ? | |
| ? | ? | |
