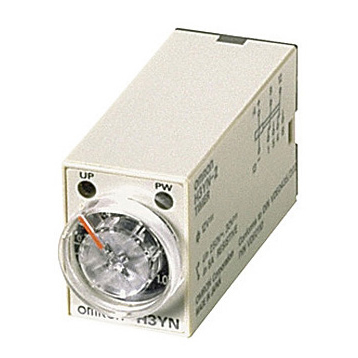

欧姆龙继电器（时间继电器）H3YN系列固态定时器
欧姆龙继电器H3YN系列固态定时器（时间继电器）
• 和H3Y形状相同，实现多时间范围、多动作模式。且符合EN标准。
• 实现时间范围和动作模式的多重化。 • 同时配合实现电源电压的半多联化。
• MY型电源继电器的底座可互换。
• 省空间的小型尺寸。
• 通过UL、CSA标准认证。符合EN61812-1、对应CE标记。
欧姆龙继电器（时间继电器）H3YN系列固态定时器额定值：
| 项目 型号 | H3YN-2/-4 | H3YN-21/-41 | |
| 时间规格 | 短时间型0.1s～10min（1s、10s、1min、10min的4范围切换） | 长时间型0.1min～10h （1min、10min、1h、10h的4范围切换） | |
| 电源电压 |
• AC100～120V 50/60Hz •AC200～230V 50/60Hz •AC24V 50/60Hz * 1 •DC12V •DC24V •DC48V •DC100～110V •DC125V * 2 |
||
| 动作模式 | 通过拨动开关切换接通延迟、间隔、闪烁断开启动、闪烁接通启动4种模式 | ||
| 容许电压变动范围 | 电源电压的85～110％（但是只有DC12V规格为电源电压的90~110%）* 3 | ||
| 功率消耗(参考) | AC100～120V | 继电器OFF时 约1VA(0.6W) 继电器ON时约1.8VA(1.6W) (AC120V60Hz时) | |
| AC200～230V | 继电器OFF时 约1.5VA（1.1W）继电器ON时 约2.2VA（1.8W）（AC230V 60H时） | ||
| AC24V | 继电器OFF时 约0.3VA（0.2W） 继电器ON时 约1.8VA（1.4W）（AC24V 60Hz时） | ||
| DC12V | 继电器OFF时 约0.1W 继电器ON时 约1.1W （DC12V时） | ||
| DC24V | 继电器OFF时 约0.1W 继电器ON时 约1.1W （DC24V时） | ||
| DC48V | 继电器OFF时 约0.3W 继电器ON时 约1.2W （DC48V时） | ||
| DC100～110V | 继电器OFF时 约0.4W 继电器ON时 约1.6W （DC110V时） | ||
| DC125V | 继电器OFF时 约0.4W 继电器ON时 约1.6W （DC125V时） | ||
| 复位电压 | 电源电压的10％以下 * 4 | ||
| 控制输出 |
2极:AC250V 5A 阻性负载（cosφ＝1） 最小适用负载 DC5V 1mA（P水准、参考值） 4极∶AC250V 3A 阻性负载（cosφ＝1） H3YN-4/-41 ：最小适用负载 DC1V 1mA（P水准、参考值） H3YN-4-Z/-41-Z ：最小适用负载 DC1V 0.1mA（P水准、参考值） |
||
| 使用环境温度 | -10～＋50℃（不结冰） | ||
| 保存温度 | -25～＋65℃（不结冰） | ||
| 使用环境湿度 | 35～85％ | ||
| 项目 型号 | H3YN-2/-4 | H3YN-21/-41 | |
| 动作时间重复精度 | ±1％以下（最大刻度时间下）（1s范围内±1％±10ms以下） | ||
| 设置误差 | ±10％±50ms以下（最大刻度时间下） | ||
| 电压的影响 | 0.1s以下（包括中途复位） | ||
| 温度的影响 | ±2％以下（最大刻度时间下） | ||
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） | ||
| 耐电压 |
AC2,000V 50/60Hz 1min （导电部端子之间和露出的不带电金属部之间，但是除了端子螺钉部以外） AC2,000V 50/60Hz 1min（操作电源电路和控制输出之间） AC2,000V 50/60Hz 1min（异极接点之间 2极型） AC1,500V 50/60Hz 1min（异极接点之间 4极型） AC1,000V 50/60Hz 1min（不连接接点之间） |
||
| 振动 | 耐久 | 10～55Hz 单振幅0.75mm 3方向 各1h | |
| 误动作 | 10～55Hz 单振幅0.5mm 3方向 各10min | ||
| 冲击 | 耐久 | 1,000m/s2 6方向 各3次 | |
| 误动作 | 100m/s2 6方向 各3次 | ||
| 寿命 | 机械 | 1,000万次以上（无负载、开关频率1,800次/h） | |
| 电气 |
2极50万次以上（AC250V 5A 无负载、开关频率1,800次/h）（常温时） 4极20万次（-Z在10万次以上）以上 （AC250V、3A、阻性负载、开关频率1,800次/h）（常温时） * |
||
| 脉冲电压 |
电源端子之间 3kV，但是DC12V、DC24V、DC48V、AC24V为1kV， 导电部端子和露出的不带电金属部之间为4.5kV， 但是DC12V、DC24V、DC48V、AC24V为1.5kV |
||
| 耐噪声 | 噪声模拟器形成方波噪声（脉冲宽度100ns/1μs上升1ns）±1.5kV | ||
| 静电耐力 | 4kV（误动作） 8kV（破坏） | ||
| 保护结构 | IP40 | ||
| 重量 | 约50g | ||
