欧姆龙继电器（时间继电器）H3DS系列固态定时器

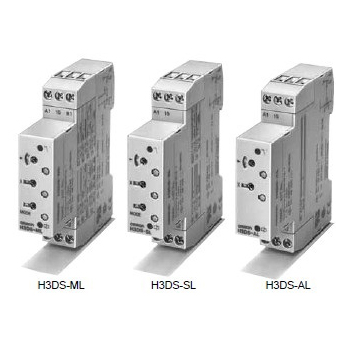

欧姆龙继电器H3DS 系列固态定时器（时间继电器）
•DIN17.5mm宽度的盘内用标准器系列
• 通过AC/DC自由电源化(AC24～230V/DC24～48V)，大幅度减少库存机种数目。
• 拥有8动作模式多联(H3DS-ML)、
4动作模式多联 (H3DS-SL)，对应多种用途。
• 通过刻度盘/开关锁定结构，防止误操作。
• 通过0设置瞬间输出，方便顺序检查。
• 通过UL、CSA标准，符合EN61812-1。对应CE标记。
• 凭借对EN61812-1的EMC标准的适应性，除了工业环境，还可以在住宅、商业、轻工业环境中使用。
• 使用环保型无镉接点(AgNi接点)的继电器。
• 装备特别方便用户用的铭牌。
•「螺钉不脱落」「手接触不到」端子结构(以VDE0106/P100为标准)。
欧姆龙继电器（时间继电器）H3DS系列固态定时器额定值：
| 电源电压 | AC24～230V/DC24～48V 50/60Hz（DC电源的纹波在20%以下） |
| 容许电压变动范围 | 额定电压的85～110％ |
| 断电复位 | 最小电源开路时间0.1s |
| 复位电压 | AC/DC2.4V以下 |
| 电压输入 | H电平:AC20.4～253V/DC20.4～52.8V、L电平:AC/DC0～2.4V |
| 功率消耗 * 1 |
AC230V时:32VA max./3.0W max.（约30VA/2.7W） AC100～120V时:14VA max./2.2W max.（约13VA/2.1W） DC24V时:0.7W max.（约0.6W） DC48V时:1.4W max.（约1.3W） |
| 控制输出 | 接点输出:AC250V5A阻性负载（cosφ＝1）DC30V5A阻性负载 *2 *3 |
| 使用温度范围 | -10～＋55℃（不结冰） |
| 使用湿度范围 | -25～＋65℃（不结冰） |
| 使用环境湿度 | 35～85％ |
| 动作时间重复精度 | ±1％（相对于最大刻度的比例）以下（1.2s范围内±1％±10ms以下） * | |
| 设置误差 | ±10％（相对于最大刻度的比例）±0.05s以下 * | |
| 最小输入信号 | 50ms *（开始输入） | |
| 电压的影响 | ±0.7％（相对于最大刻度的比例）以下（1.2s范围内±0.7％±10ms以下） | |
| 温度的影响 | ±5％（相对于最大刻度的比例）以下（1.2s范围内±5％±10ms以下） | |
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） | |
| 耐电压 |
AC2,000V 50/60Hz 1min（带电金属部和不带电金属部之间） AC2,000V 50/60Hz 1min（控制输出和操作电路之间） AC1,000V 50/60Hz 1min（不连接接点之间） |
|
| 脉冲电压 | 3kV（电源端子之间）、4.5kV（导电部端子和外露不带电金属部之间） | |
| 静噪声 | 噪声模拟装置形成方波噪声（脉冲宽度100ns/1μs上升1ns）±1.5kV | |
| 静电耐力 | 4kV（误动作）、8kV（破坏） | |
| 振动 | 耐久 | 10～55Hz 单振动0.75mm 3方向 各2h |
| 误动作 | 10～55Hz 单振幅0.5mm 3个方向 各2周（8分/周） | |
| 冲击 | 耐久 | 1,000m/s2 6方向 各3次 |
| 误动作 | 100m/s2 6方向 各3次 | |
| 寿命 | 机械 | 1,000万次以上（无负载、开关频率1,800次/h） |
| 电气 | 10万次以上（AC250V、5A、无负载、开关频率360次/h） | |
| EMC |
（EMI） EN61812-1 辐射干扰电场强度EN55011 class B 噪声端子电压EN55011 class B 高次谐波电流EN61000-3-2 电压变动、闪烁EN61000-3-3 （EMS） EN61812-1 静电放电抑制能力EN61000-4-2∶6kV接触 8kV空气中 电场强度抑制能力（AM调制）EN61000-4-3∶10V/m（80MHz～1GHz） 爆裂噪声抑制能力EN61000-4-4∶2kV 电源线 1kV I/O信号线 浪涌抑制能力EN61000-4-5∶2kV线之间 1kV大地之间 |
|
| 保护结构 | IP30（端子部IP20） | |
| 重量 | 约100g | |
| 通过标准 | 详情请参阅标准认证机种一览表（后-42～后-66页） | |
