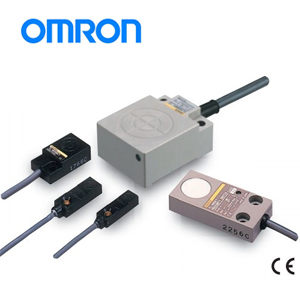

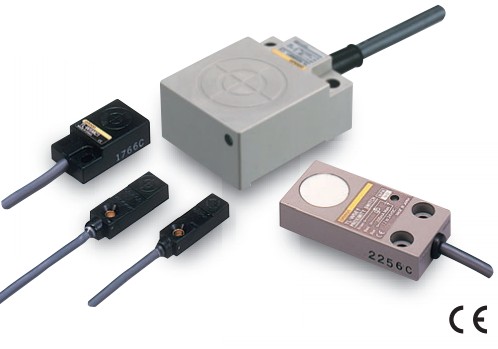

欧姆龙接近传感器TL-W系列（接近开关）
TL-W 系列接近开关（接近传感器）
有丰富的应用变化，扁平型的标准型。
·厚度6mm，检测距离3mm(TL-W3MC1)
·系列中增加铝压铸型
欧姆龙接近传感器TL-W系列（接近开关）额定值/性能：
| 项目 型号 | TL-W5MD□ | |
| 检测距离 | 5mm±10% | |
| 设定距离 | 0～4mm | |
| 应差距离 | 检测距离的10%以下 | |
| 检测物体 | 磁性金属（非磁性金属会降低检测距离。参照「特性数据」→842页） | |
| 标准检测物体 | 铁18×18×1mm | |
| 响应频率* | 500Hz | |
|
电源电压 （使用电压范围） |
DC12～24V 脉动（p-p） 10%以下（DC10～30V） | |
| 漏电流 | 0.8mA以下 | |
| 控制输出 | 开关容量 | 3～100mA |
| 残留电压 | 3.3V以下（负载电流100mA以及导线长2m时） | |
| 显示灯 |
D1型：动作显示（红）、设定显示（绿） D2型：动作显示（红） |
|
|
动作状态 （检测物体接近时） |
D1型：NO 详见「输入输出段回路图」的时间图→843页 D2型：NC |
|
| 保护回路 | 负载短路保护、浪涌吸收 | |
| 环境温度 | 工作时、保存时：各－25～＋70℃ （不结冰，结露） | |
| 环境湿度 | 工作时、保存时：各35～95%RH （不结露） | |
| 温度的影响 | 在－25～＋70℃温度范围内，为＋23℃时检测距离的±10%以下 | |
| 电压的影响 | 在额定电源电压±15%范围内，为额定电源电压时检测距离的±2.5%以下 | |
| 绝缘电阻 | 50MΩ以上（DC500V兆欧表）充电部整体与外壳间 | |
| 耐电压 | AC1,000V 1min 充电部整体与外壳间 | |
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向2h | |
| 冲击（耐久） | 500m/s2 X、Y、Z各方向 3次 | |
| 保护结构 | IEC规格 IP67[JEM规格 IP67g （耐浸型、耐油型） ] | |
| 连接方式 | 导线引出式（标准导线长2m） | |
| 质量（捆包状态） | 约45g | |
| 材料 | 外壳 | 耐热ABS |
| 检测面 | ||
| 附件 | 使用说明书 | |
|
型号 项目 |
TL-W1R5MC1 | TL-W3MC□ | TL-W5MC□ |
TL-W5E1 TL-W5E2 TL-W5F1 TL-W5F2 |
TL-W20ME1 TL-W20ME2 |
|
| 检测距离 | 1.5mm±10% | 3mm±10% | 5mm±10% | 20mm±10% | ||
| 设定距离 | 0～1.2mm | 0～2.4mm | 0～4mm | 0～16mm | ||
| 应差距离 | 检测距离的10%以下 |
检测距离 的 1～15% |
||||
| 检测物体 | 磁性金属（非磁性金属会降低检测距离。参照「特性数据」→842页） | |||||
| 标准检测物体 | 铁18×18×1mm | 铁12×12×1mm | 铁18×18×1mm | 铁50×50×1mm | ||
| 响应频率 | 1kHz以上 | 600Hz以上 | 500Hz以上 | 300Hz以上 | 40Hz以上 | |
|
电源电压 （使用电压范围） |
DC12～24V 脉动（p-p） 10%以下 （DC10～30V） |
DC12～24V 脉动 （p-p） 20%以下 （DC10～30V） |
DC12～24V 脉动（p-p） 10% 以下（ DC10～30V） |
|||
| 消耗电流 | 15mA以下（DC24V时、无负载） | 10mA以下 | DC24V，15mA以下（DC24V时、无负载时） | 8mA/12V、 15mA/24V | ||
| 控制输出 | 开关容量 | NPN集电极开路 100mA以下 （DC30V以下） |
NPN集电极 开路DC12V 时50mA以 下（DC30V 以下DC24V 时100mA以 下（DC30V 以下） |
200mA | DC12V时100mA以下 DC24V时200mA以下 | |
| 残留电压 | 1V以下 （负载电流100mA以及导线长2m时） | 1V以下（负载电 流50mA以及导线 长2m时） | 2V以下 （负载电流200mA以及导线 长2m时） | 1V以下（负载电 流200mA以及导线 长2m时） | ||
| 显示灯 | 检测显示（红） | ? | ? | ? | ||
| 动作状态（检测物体接近时） | NO | C1型：NO C2型：NC | E1型、F1型：NO E2型、F2型：NC | |||
| 详细参照「输入输出段回路图」的时间图→843页 | ||||||
| 保护回路 | 逆向连接保护、浪涌吸收 | |||||
| 环境温度 | 工作时、保存时：各－25～＋70℃ （不结冰，结露） | |||||
| 环境湿度 | 工作时、保存时：各35～95%RH （不结露） | |||||
| 温度的影响 | 在－25～＋70℃温度范围内，为＋23℃时检测距离的±10%以下 | |||||
| 电压的影响 | 在额定电源电压±10%范围内 额定电源电压时检测距离的 ±2.5%以下 | 在额定电源电压 ±20%范围内额定 电源电压时检测距 离的±2.5%以下 | 在额定电源电压±10%范围内 额定电源电压时检测距离的±2.5%以下 | |||
| 绝缘电阻 | 50MΩ以上（DC500V兆欧表）充电部整体与外壳间 | |||||
| 耐电压 | AC1,000V 50/60Hz 1min 充电部整体与外壳间 | |||||
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | |||||
| 冲击（耐久） | 500m/s2 X、Y、Z各方向3次 | 500m/s2 X、Y、Z各方向 10次 | ||||
| 保护结构 | IEC规格 IP67[JEM规格 IP67g （耐浸型、耐油型）] | |||||
| 连接方式 | 导线引出式（标准导线长2m） | |||||
| 质量（捆包状态） | 约30g | 约45g | 约70g | 约180g | ||
| 材料 | 外壳 | 耐热ABS | 铝压铸 | 耐热ABS | ||
| 检测面 | 耐热ABS | |||||
| 附件 | 安装配件、使用说明书 |
使用说明书 |
||||
