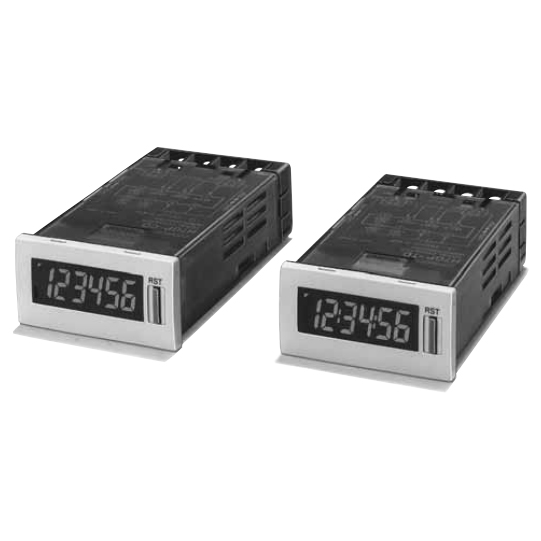

欧姆龙时间计数器H7GP系列
H7GP系列总和计数器/时间计数器(DIN48×24)
• 实现易读取、IP66G的耐水性、耐油性的DIN48×24大小的总和计数器/时间计数器
• 采用字符高度为8.5mm的高清晰度LCD和红色LED背光，以低功率消耗实现和LED同等的高视觉识别性。
• 采用前部和外壳部分一体化以及耐油部件材料，符合IP66（JEM标准IP66G）、NEMA4要求。
• 实现头部以下长度80mm的短体化。
• 切换开关，对应NPN和PNP的各输入模式。
• 对应外部复位和手动复位两种。
• 带有符合VDE0106 Part100标准的防触电用防指触端子台盖。
• 通过安全标准UL、CSA认证。
• 符合EMC标准（EN61326）、对应CE标记。
|
型号 项目 |
6位总和计数器 | 6位时间计数器 | |||
| H7GP-C | H7GP-CD | H7GP-T | H7GP-TD | ||
| 电源电压 | AC100～240V(50/60Hz) | DC12～24V *1 | AC100～240V(50/60Hz) | DC12～24V * 1 | |
| 外部供给电源 | DC12V 50mA | —— | DC12V 50mA | —— | |
| 容许电压变动范围 | 额定电源电压的 85～110％ | ||||
| 消耗功率 | AC电源 ：6.5VA以下 DC电源 ：0.6W以下 | ||||
| 外形尺寸 | 幅48×高24×进深80（头部以下长度）mm | ||||
| 安装方法 | 嵌入式安装 | ||||
| 外部连接方法 | 螺钉紧固端子 | ||||
| 保护结构 | JEM标准IP66G、美国NEMA标准型4（室内）但是只限于面板表面 | ||||
| 显示方法 | 7段高清晰度LCD型（带有红色背光） | ||||
| 位数（字符高度） | 6位（字符高度8.5mm） | ||||
| 输入模式 | 加法 | 减法 | |||
| 最高计数速度 | 30Hz、5kHz（通过拨动开关切换） | —— | |||
| 计数范围 | 0～999999 | —— | |||
| 时间规格 | —— | 0.1～99999.9h/1s～99h59min59s | |||
| 时间精度 | —— | ±100ppm（-10～+55℃） | |||
| 停电存储方式 | 通过EEP-ROM缓冲（改写次数20万次以上） | ||||
| 输入 | 输入信号 | 计数、复位、键保护 *2 | 开始、复位、键保护 *2 | ||
| 输入方式 |
无电压输入（NPN晶体管输入、接点输入）/电压输入（PNP晶体管输入） 共用（通过拨动开关切换） |
||||
| 计数/复位/起动 |
无电压输入（NPN晶体管输入、接点输入）短路（ON时）阻抗：1kΩ以下短路 （ON时）剩余电压：DC2V以下开路（OFF时）阻抗：100kΩ以上电压输入 (PNP晶体管输入) 短路（ON时）阻抗：1kΩ以下 ON电压：DC9～24V OFF电压：DC5V以下 开路（OFF时）阻抗：100kΩ以上 |
||||
| 键保护 *2 |
无电压输入（NPN晶体管输入、接点输入）短路（ON时）阻抗：1kΩ以下、短路 （ON时）剩余电压：DC0.5V以下、开路（OFF时）阻抗：100kΩ以上 |
||||
| 输入应答速度 | 复位 | 20/1ms（配合计数速度自动切换） | 20ms | ||
| 启动 | —— | 20ms | |||
| 键保护 | 纺织印染1s | ||||
| 复位方式 | 外部复位、手动复位 | ||||
| 使用环境温度 | -10～+55℃（不结冰、凝露） | ||||
| 保存温度 | -25～+65℃（不结冰、凝露） | ||||
| 使用环境湿度 | 35～85％ | ||||
| 外壳装饰 | 烟灰色（只限于前部5Y7/1（浅灰）或N 1.5（黑色） | ||||
| 绝缘电阻 | 100MΩ以下（DC500V兆欧表） | |
| 耐电压 |
AC2,000V 1min 导电部端子和露出的不带电金属部之间（AC型） AC1,000V 1min 导电部端子和露出的不带电金属部之间（DC型） AC2,000V 1min 电源端子和控制输入端子间（AC型） AC1,000V 1min 电源端子和控制输入端子间（DC型） |
|
| 脉冲电压 |
3kV（电源端子之间）、但是DC12～24V型为1kV） 4.5kV（导电部端子和露出的不带电金属部之间），但是DC12～24V型为1.5kV |
|
| 抗噪声 |
±1.5kV（AC电源端子间）、±480V（AC电源端子间）、±480V （输入端子间） 噪声模拟器形成方波噪声（脉冲宽度100ns、1μs上升1ns） |
|
| 抗静电力 | 显示部 ：误动作8kV、破坏15kV 拨动开关部分 ：误动作4kV、破坏8kV | |
| 振动 | 耐久 | 10～55Hz 单振幅 0.75mm 3方向 各4周（8分/周） |
| 误动作 | 10～55Hz 单振幅 0.5mm 3方向 各4周（8分/周） | |
| 冲击 | 耐久 | 294m/s2 3轴各方向 各3次 |
| 误动作 | 196m/s2 3轴各方向 各3次 | |
| 重量 | 约76g | |
| 通过标准认证 | 有关详情，请参看标准认证机种一览表（后-42～后-66页）。 | |
