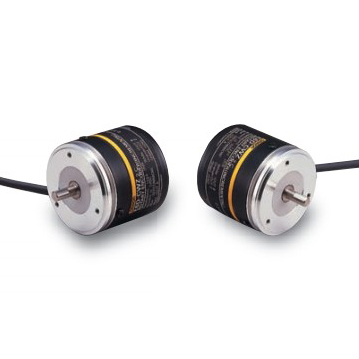

欧姆龙旋转编码器E6D-C系列
欧姆龙旋转编码器E6D-C增量型外径φ55编码器
适合计策器、精密定位的高分辨率型
■外径φ55、实现6,000P/R的高分辨率
■响应频率为200kHz的高速响应
■使用温度范围广为－10～＋70℃
■轴允许力为径向50N、
推力方向30N的坚固型
欧姆龙旋转编码器E6D-C系列额定值/性能：
| 项目 型号 | E6D-CWZ1E | E6D-CWZ2C | ||
| 电源电压 | DC5V±5% 脉冲(p-p)5%以下 | DC12V±10% 脉冲(p-p)5%以下 | ||
| 消耗电流 *1 | 150mA以下 | |||
| 分辨率(脉冲/旋转) | 1,000、2,000、3,600、5,000、6,000 | |||
| 输出相 | A相、B相、Z相 | |||
| 输出形式 | 电压输出 | 集电极开路输出 | ||
| 输出容量 | 输出电阻： 1kΩ 同步电流： 35mA以下 残留电压：0.7V以下(同步电流10mA时) | 外加电压:DC30V以下 同步电流： 35mA以下 残留电压:1V以下(同步电流35mA时) 残留电压:0.7V以下(同步电流10mA时) | ||
| 最高响应频率 *2 | 200kHz | |||
| 输出位相差 | A相、B相的位相差90°±25°(1/4T±0.07T) | |||
| 输出上升、下降时间 | 1μs以下 | |||
| 起动转矩 | 9.8mN·m以下 | |||
| 惯性力矩 | 3×10-6kg·m2以下 | |||
| 轴允许力 | 径向 | 50N(精度保证时20N) | ||
| 轴向 | 30N(精度保证时10N) | |||
| 允许最高旋转数 | 12,000r/min | |||
| 环境温度范围 | 工作时： －10～＋70℃、保存时：－25～＋80℃(不结冰) | |||
| 环境湿度范围 | 动作时、保存时：各35～85%RH(不结露) | |||
| 绝缘电阻 | 电容器接地的除外 | |||
| 耐电压 | 电容器接地的除外 | |||
| 振动(耐久) | 10 ～55Hz 复振幅1.5mm X、Y、Z各方向2h | |||
| 冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | |||
| 保护构造 * 3 | IEC规格 IP50 | |||
| 连接方式 | 导线引出式(标准导线长500mm) | |||
| 材质 | 外壳 | 亚铅合金 | ||
| 本体 | 铝 | |||
| 轴 | SUS420J2 | |||
| 安装配件 | 铁 亚铅锌镀 | |||
| 质量(包装状态) | 约280g | |||
| 附件 | 耦合器E69-C06B、伺服装置用安装配件E69-2、六角扳手、使用说明书 | |||
