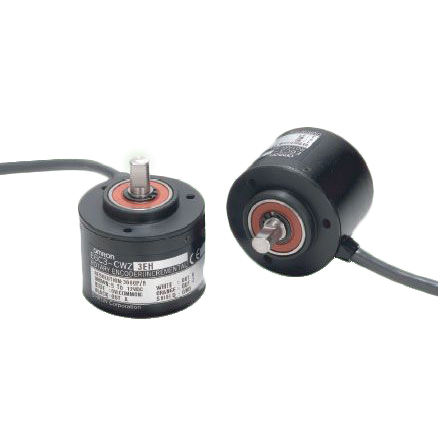

欧姆龙旋转编码器E6C3-C系列
欧姆龙旋转编码器E6C3-C增量型外径φ50(坚固型)
实现「耐久性」和「使用方便性」！
■密封轴承的采用，
实现了IP65f的防滴·防油构造
■增强耐轴负载性能。
实现径向80N、轴向50N
欧姆龙旋转编码器E6C3-C系列额定值/性能：
| 项目 型号 | E6C3-CWZ5GH | E6C3-CWZ3EH | E6C3-CWZ3XH | |
| 电源电压 | DC12－10％～24＋15％V 脉冲(p-p)5％以下 | DC5－5％～12＋10％V 脉冲(p-p)5％以下 | ||
| 消耗电流 * 1 | 100mA以下 | |||
| 分辨率(脉冲/旋转) | 100、200、300、360、500、600、720、800、1,000、1,024、1,200、1,500、1,800、2,000、2,048、2,500、 3,600 | |||
| 输出相 | A相、B相、Z相 | A、A、B、B、Z、Z相 | ||
| 输出形式 | 集电极开路输出 * 2 | 电压输出(NPN 输出) | 集电极开路输出 * 3 | |
| 输出容量 | 输出电压：VH＝Vcc－3V以上(IO＝30mA)VL＝2V 以下 (IO＝－30mA)输出电流:±30mA |
输出电阻：2kΩ 输出电流：35mA以下 残留电流：0.7V以下 |
AM26LS31相当品 输出电流H位:IO= -10mAL位：IS=10mA 输出电压VO＝2.5V以上VS＝0.5V以下 | |
| 最高响应频率数＊4 | 125kHz(Z相复位室为65kHz) | |||
| 输出位相差 | A相、B相的位相差90°±45°(1/4T±1/8T) | |||
| 输出上升、下降时间 | 1μs以下(导线长:2m输出电流:30mA) | 1μs以下(导线长:2m输出电流:35mA) | 1ms以下(导线长:2m IO=－10mA、IS:10mA) | |
| 起动转矩 | 常温时： 10mN·m以下、低温时： 30mN·m以下 | |||
| 惯性力矩 | 2.0×10－6kg·m2 (500P/R以下 1.9×10－6kg·m2) | |||
| 轴允许力 | 径向 | 80N | ||
| 轴向 | 50N | |||
| 允许最高转速 | 5,000r/min | |||
| 保护回路 | 电源逆向连接保护、输出负载短路保护 | — | ||
| 环境温度范围 | 工作时：－10～＋70℃、保存时：－25～＋85℃(不结冰) | |||
| 环境湿度范围 | 工作时、保存时：各35～85%RH(不结露) | |||
| 绝缘电阻 | 20MΩ以上(DC500V兆欧表)充电部整体与外壳间 | |||
| 耐电压 | AC500V 50/60Hz 1min 充电部整体与外壳间 | |||
| 振动(耐久) | 10～500Hz 复振幅2m或者150m/s2 X、Y、Z各方向 1扫描 11min 3扫描 | |||
| 冲击(耐久) | 1,000m/s2 X、Y、Z各方向 3次 | |||
| 保护结构 | IEC60529规格 IP65(JEM 规格IP65f 防滴·防油) * 5 | |||
| 连接方式 | 导线引出式(标准导线长1m) | |||
| 材质 | 外壳 | 铝 | ||
| 本体 | 铝 | |||
| 轴 | SUS303 | |||
| 质量(包装状态) | 约300g | |||
| 附件 | 使用说明书 | |||
