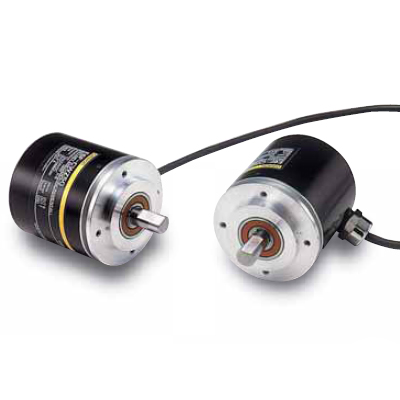

欧姆龙旋转编码器E6F-C系列
E6F-C增量型外径φ60
确保最强轴强度的坚固型
■确保最强轴强度的坚固型。
径向120N、轴向50N的强力
■实现IP65f的防滴·防油构造
■互补输出型的采用，使导线能长距离延长
■输出短路保护回路减少误配线风险
欧姆龙旋转编码器E6F-C系列额定值/性能：
| 项目 型号 | 旋转编码器 E6F-CWZ5G | |
| 电源电压 | DC12V－10%～24V＋15% 脉冲(p-p)5%以下 | |
| 消耗电流 * 1 | 100mA以下 | |
| 分辨率(脉冲/旋转) | 100、200、360、500、600、1,000 | |
| 输出形式 | 集电极开路输出 * 2 | |
| 输出容量 | 输出电压:VH=VCC－3V以上(IO=30mA)、VL=2V以下(IO=－30mA)输出电流:±30mA | |
| 最高响应频率 | 83kHz | |
| 输出位相差 | A相、B相的位相差90±45° （1/4T±1/8T） | |
| 输出上升、下降时间 | 1μs以下(导线长：2m、输出电流：30mA) | |
| 起动扭矩 | 常温下：10m·N以下、低温时：15m·N以下 | |
| 惯性力矩 | 3×10－6kg·m2以下(600P/R以下1.5×10－6kg·m2以下) | |
| 轴允许力 | 径向 | 120N |
| 轴向 | 50N | |
| 允许最高转速 | 5,000r/min | |
| 保护电路 | 电源逆接保护、输出负载短路保护 | |
| 环境温度范围 | 工作时：－10～＋70℃、保存时：－25～＋85℃(不结冰) | |
| 环境湿度范围 | 工作时·保存时：各35～85%RH(不结露) | |
| 绝缘电阻 | 20MΩ以上（DC500V兆欧表）充电部整体与外壳间 | |
| 耐电压 | AC500V 50/60Hz 1min 充电部整体与外壳间 | |
| 振动(耐久) | 10～500Hz 复振幅2mm或者150m/s2 X、Y、Z各方向 1扫描11min 3扫描 | |
| 冲击(耐久) | 1,000m/s2 X、Y、Z各方向 3次 | |
| 保护结构 | IEC规格 IP65(JEM规格 IP65f 防滴·防油) * 3 | |
| 连接方式 | 导线引出式(标准电缆长： 2m) | |
| 材质 | 外壳 | 亚铅合金 |
| 本体 | 铝 | |
| 轴 | SUS420J2 | |
| 质量（捆包状态） | 约500g | |
| 附件 | 使用说明书 | |
*1 接通电源时，流过约有9A的冲流（时间，约5μs）
*2 关于互补输出 右图表示输出回路有2种，即NPN与PNP2种输出晶体管。 根据输出信号「H」、「L」，
2种输出晶体管互相交叉进行「ON」、「OFF」动作。 使用时，正电源， OV分别为吸合。
拉下互补输出是输出电流流出或流入2种动作，特征是信号的上升、下降速度快，可进行导线的长距离延长。
可与集电极开路输入机器(NPN、PNP)连接。
